ANSI A216 วาล์ว WCB RF / RTJ Flanged Globe Valves DN600, Bellow Seal Globe Valve

ANSI A216 WCB RF / RTJ Flanged Globe Valves DN600 , Bellow Seal Globe Valve

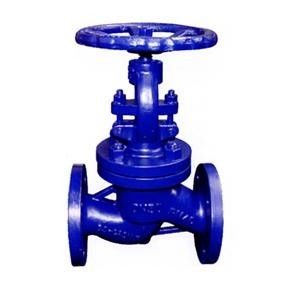

ภาพใหญ่ : ANSI A216 วาล์ว WCB RF / RTJ Flanged Globe Valves DN600, Bellow Seal Globe Valve

รายละเอียดสินค้า:

สถานที่กำเนิด:	เซียงไฮ้ประเทศจีน
ชื่อแบรนด์:	OEM
ได้รับการรับรอง:	ISO 9001/ API 6D
หมายเลขรุ่น:	J41H / J41Y

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ:	1 ชิ้น
ราคา:	negotiation
รายละเอียดการบรรจุ:	มักบรรจุด้วยกล่องไม้อัดสำหรับจัดส่งทางทะเล
เวลาการส่งมอบ:	1 ครั้งภายใน 35 วันหลังจากได้รับการชำระเงิน
เงื่อนไขการชำระเงิน:	T / T ล่วงหน้าหรือ L / C ที่เห็น
สามารถในการผลิต:	90,000 ชิ้นต่อเดือน

ติดต่อ

รายละเอียดสินค้า

ชื่อสินค้า:	วาล์วโลก	ใบสมัคร:	น้ำมันแก๊สน้ำไอน้ำ ฯลฯ
ขนาด:	DN15 ~ DN600	ความดัน:	PN16 ~ 160 / 150lbs ~ 2500lbs / JIS 10K / 20K
มาตรฐาน:	API 6D / ANSI 16.5 B / JIS 20K / JIS 10K	อุณหภูมิ:	-29 ~ 425 C
ร่างกาย:	เหล็กหล่อ / WCB / WC6 / สแตนเลส	ก้านดอก:	เหล็กกล้าไร้สนิม / 2Cr13
แสงสูง:	วาล์วโลกเหล็กหล่อ , วาล์วน้ำโลก

Flanged Globe Valve, DIN EN 13709 / GS-C25 / Gp240gh / 1.0619, WCB / เหล็ก

คุณสมบัติ:

- ซีลหลัง

ออกแบบด้านหลังซีลเพื่อให้แน่ใจว่าบรรจุและปิดผนึกอย่างถูกต้องเมื่อเปิดวาล์วอย่างสมบูรณ์ (ไม่แนะนำให้เปลี่ยนบรรจุภัณฑ์ภายใต้ความดัน)

- ต้านทานแรงเสียดทาน

ดิสก์วาล์วมีความเข้มและความแข็งแกร่งเพียงพอ พื้นผิวที่ปิดผนึกแผ่นดิสก์อาจถูกสร้างขึ้นด้วยการฝังวัสดุอัลลอยด์จากดาวเทียมหรือวัสดุอื่น ๆ ที่ตอบสนองต่อคำร้องขอของผู้ใช้

- การออกแบบที่แม่นยำ:

ออกแบบร่างกายและฝากระโปรงตามการคำนวณที่แม่นยำ ร่างกายและฝากระโปรงมีความแข็งแรงสูง,

ความแข็งและความสามารถในการไหล

การเลือกแอปพลิเคชันที่เป็นไปได้:

(อุตสาหกรรม) (โรงไฟฟ้า)

(โรงงานก๊าซ puerification) (จัดหาก๊าซ)

(เครื่องดูดสิว) (แอมโมเนีย)

(น้ำร้อน) (cllling & freezing systme)

(เทคโนโลยีความร้อน) (ระบบไอน้ำ)

ข้อมูลจำเพาะ:

การก่อตัวของโครงสร้าง	BB-BG-OS & Y
การขับขี่	ทำด้วยมือ
การขับขี่	ไฟฟ้า Actuated
มาตรฐานการออกแบบ	DIN3356
ตัวต่อตัว	DIN3202
ปลายแปลน	DIN2543-2545
ทดสอบและตรวจสอบ	DIN3230

หมายเหตุ: ขนาดของวาล์วเชื่อมต่อแบบอนุกรมสามารถออกแบบตามการควบคุมลูกค้า

ข้อกำหนดประสิทธิภาพของผลิตภัณฑ์

ความดันที่กำหนด	การทดสอบเปลือก (Mpa)	การทดสอบซีล (Mpa)	อุณหภูมิที่เหมาะสม (oC)	เหมาะปานกลาง
(Mpa)
1.6	2.4	1.76	-110 ~ 600 องศาเซลเซียส	น้ำมันและแก๊สน้ำ
2.5	3.75	2.75
4	6	4.4
6.4	9.6	7.04

อะไหล่	วัสดุ
ร่างกาย	ASTM A216 GR.WCB
Seat Ring	ASTM A105 + Stellite เผชิญกับ
จาน	ASTM A105 + 13Cr หันหน้าไปทาง
แผ่นแรงขับแผ่นดิสก์	ASTM A276 ประเภท 420
ดิสก์อ่อนนุช	ASTM A276 ประเภท 410
ก้านดอก	ASTM A182 GR.F6
Bonnet Bolt Nuts	ASTM A194 GR.2H
สเตนโบลท์	ASTM A193 GR.B7
ปะเก็น	เหล็กอ่อน + กราไฟต์
เบาะหลัง	ASTM A276 ประเภท 410
การบรรจุก้าน	แหวนแกรไฟต์ที่ถักเปียและแกรไฟต์
หมวกผู้หญิงรูปฝาชี	ASTM A216 GR.WCB
Eyebolt Pins	เหล็กกล้าคาร์บอน
ต่อม	ASTM A276 ประเภท 410
Gland Flange	ASTM A216 GR.WCB
สกรูหัวตา	ASTM A307 ร
Eyebolt Nuts	ASTM A194 GR.2H
Yoke Bush	ASTM A439 GR.D-2
สกรู	เหล็กกล้าคาร์บอน
ล้อเลื่อน	เหล็กดัด
อ่อนนุชล้อเลื่อน	ASTM A194 GR.2H
เครื่องซักผ้า	เหล็กกล้าคาร์บอน
แอก	ASTM A216 GR.WCB
Yoke Pan Bolt Nuts	ASTM A194 GR.2H
Yoke Pan Bolt	ASTM A193 GR.B7
การแบก	เหล็ก
แหวนโคมไฟเมื่อต้องการ	ASTM A276 ประเภท 410

มิติข้อมูลหลัก

ความดัน	PN 1.6 Mpa
(Mpa)	PN 1.6 Mpa
ขนาด	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980	1100
H	240	260	276	285	300	305	354	402	437	496	541	699	815	914	1189	1350
W	120	140	160	160	180	200	200	250	250	300	350	400	450	500	550	600
น้ำหนัก (กิโลกรัม)	5.2	7.1	7.4	8.5	13	20	25	35	50	75	100	210	446	648	805	1050


ความดัน	PN 2.5 Mpa
(Mpa)	PN 2.5 Mpa
ขนาด	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980	1100
H	240	260	276	285	300	325	363	415	453	505	556	744	864	948	1269	1450
W	120	140	160	160	180	200	200	250	300	350	400	450	500	550	600	600
น้ำหนัก (กิโลกรัม)	6	7.5	8	9	14	22	27	38	55	82	105	220	450	660	810	1100


ความดัน	PN 4.0 Mpa
(Mpa)	PN 4.0 Mpa
ขนาด	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980	1100
H	240	260	276	285	300	325	370	430	480	532	589	783	888	965	1285	1512
W	120	140	160	160	180	200	200	250	300	350	400	450	500	550	600	600
น้ำหนัก (กิโลกรัม)	6	7.5	8	9	15	24	30	41	60	85	110	225	460	670	830	1120

แนะนำสั้น ๆ:

วาล์วโลกได้รับการออกแบบตามมาตรฐานขั้นสูงทั้งภายในและระหว่างประเทศ ร่างกายยอมรับ

การกำหนดค่าทรงกลมและยังมีคุณลักษณะของรูปลักษณ์ที่ดี, ฟังก์ชั่นที่ดีและมีคุณภาพดีกว่า

ใช้จาก CLASS150 เพื่อ CLASS1500 และ -29 ℃ ~ 425 ℃ (เหล็ก), -40 ℃ ~ 550 ℃ (สแตนเลส)

วาล์วอาจใช้งานได้กับวัสดุที่แตกต่างกันเช่นน้ำน้ำมันก๊าซไอน้ำคาร์บาไมด์และสารอาหารอื่น ๆ

ส่วนจดหมายและวัสดุ

	ชื่อชิ้นส่วน	วัสดุ
1	ร่างกาย	WCB, CF8, CF8M
2	ที่นั่ง	2Cr13,25 + ดาวเทียม
3	จาน	2Cr13, 304, 25 + ดาวเทียม
4	ก้านดอก	2Cr13, 304, 304L
5	ปะเก็น	Graphite + 304, Graphite + 08 steel
6	หมวกผู้หญิงรูปฝาชี	WCB, CF8, CF8M
7	การบรรจุ	กราไฟท์, PTFE
8	ล้อเลื่อน	HT250, QT450

ข้อกำหนดทางเทคนิค

เส้นผ่านศูนย์กลางของใบมีด: 2 "-12"

อุณหภูมิใช้งาน: -29 ℃ ~ 425 ℃ (เหล็ก) -40 ℃ ~ 550 ℃

(สแตนเลส)

แรงดันหลัก: 150Lb 300Lb 600Lb 900Lb 1500Lb

- ใช้กลาง: น้ำก๊าซน้ำมันและสารกัดกร่อนอื่น ๆ

มาตรฐานการใช้งาน

- มาตรฐานการผลิต: ANSI B16.34

- ขนาดของใบหน้า: ANSI B 16.10

มิติข้อมูล: ANSI B 16.5

การทดสอบ: API 598

รายละเอียด:

มิติภายนอกและการเชื่อมต่อหลัก

	CLASS150
ขนาด (ใน)	2"	2-1 / 2"	3"	4"	5"	6"	8"	10"	12"
L, L1-RF.BW (mm)	203	216	214	292	330	356	495	622	698
L2-RTJ (mm)	216	229	254	305	343	368	508	635	711
H (mm)	330	390	410	475	540	585	725	825	940
K (mm)	200	250	250	300	350	350	450	500	600
น้ำหนัก (กิโลกรัม)	23	29	40	59	95	115	178	268	385

	CLASS300
ขนาด (ใน)	2"	2-1 / 2"	3"	4"	5"	6"	8"	10"	12"
L, L1-RF.BW (mm)	267	292	318	355	400	440	533	622	711
L2-RTJ (mm)	283	308	333	371	416	460	549	638	727
H (mm)	350	425	485	520	565	655	825	920	1155
K (mm)	200	250	300	300	350	350	500	600	700
น้ำหนัก (กิโลกรัม)	30	45	60	83	135	162	265	375	525

	CLASS600
ขนาด (ใน)	2"	2-1 / 2"		3"		4"		5"		6"		8"		10"
L, L1-RF.BW (mm)	292	330		356		432		508		559		660		787
L2-RTJ (mm)	295	333		359		435		511		562		664		791
H (mm)	420	490		550		590		620		700		950		1140
K (mm)	250	300		300		350		500		500		600		600
น้ำหนัก (กิโลกรัม)	39	61		76		122		210		245		447		692
	CLASS900
ขนาด (ใน)	2"		2-1 / 2"		3"		4"		5"		6"		8"
L, L1-RF.BW (mm)	368		419		381		457		559		610		737
L2-RTJ (mm)	371		422		384		460		562		613		740
H (mm)	495		540		600		655		670		780		1050
K (mm)	300		350		350		500		500		350 *		350 *
น้ำหนัก (กิโลกรัม)	96		79		117		178		305		355		730
หมายเหตุ: ใช้ "*" หมายความว่าได้กำหนดกล่องเกียร์แล้ว

	CLASS1500
ขนาด (ใน)	2"	2-1 / 2"	3"	4"	6"
L, L1-RF.BW (mm)	368	419	470	546	705
L2-RTJ (mm)	371	422	473	549	711
H (mm)	550	582	625	750	925
K (mm)	300	350	400	450	600
น้ำหนัก (กิโลกรัม)	116	125	145	210	475
