ไดอะแฟรมปั๊มชิ้นส่วนอะไหล่ / Ball / ที่นั่งบอล / O-Ring of อะไหล่ปั๊ม

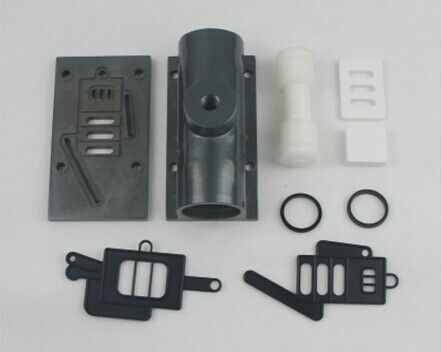

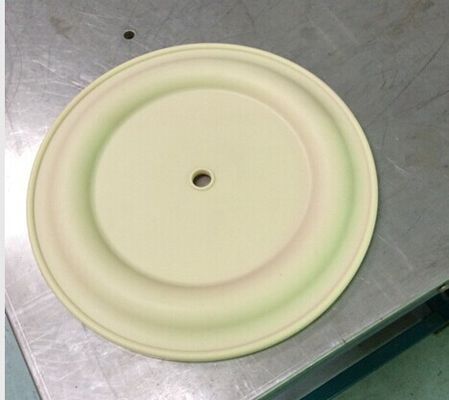

Diaphragm Pump Parts / Ball / Ball Seat / O-ring of Pump Parts
Diaphragm Pump Parts / Ball / Ball Seat / O-ring of Pump Parts Diaphragm Pump Parts / Ball / Ball Seat / O-ring of Pump Parts

ภาพใหญ่ :  ไดอะแฟรมปั๊มชิ้นส่วนอะไหล่ / Ball / ที่นั่งบอล / O-Ring of อะไหล่ปั๊ม

รายละเอียดสินค้า:
Place of Origin: China
ชื่อแบรนด์: BSK
Model Number: BSKA25AL-P99-A
การชำระเงิน:
Minimum Order Quantity: 10 Unit(s)
ราคา: Negotiable
Payment Terms: FOB T/T
Supply Ability: 1000 Unit(s) Per Month
Guarantee:: one year
รายละเอียดสินค้า
แสงสูง:

Air Pump ดำเนินไดอะแฟรม

,

เครื่องขับเคลื่อนปั๊มชิ้นส่วนไดอะแฟรม

ปั๊มไดอะแฟรมอากาศ (ก็รู้ว่าเป็นปั๊มเยื่ออากาศดำเนินการปั๊มคู่ไดอะแฟรม (AOOD) หรือปั๊มไดอะแฟรมนิวเมติก) ที่ใช้เป็นส่วนผสมของการกระทำลูกสูบยางที่เทอร์โมหรือ teflondiaphragm และวาล์วที่เหมาะสมทั้งด้านข้างของไดอะแฟรม (วาล์วตรวจสอบ วาล์วผีเสื้อ, วาล์วพนังหรือรูปแบบอื่นใดของวาล์วปิด) เพื่อปั๊มของเหลว

  • สถานที่กำเนิด: ประเทศจีน
  • ยี่ห้อสินค้า: BSK
  • หมายเลขรุ่น: BSKA25AL-P99-A
  • นาที. ปริมาณการสั่งซื้อ: 10 Unit (s)
  • ระยะราคา: FOB
  • พอร์ต: กว่างโจว / เซินเจิ้น
  • ราคา: การสัมภาษณ์
  • เงื่อนไขการชำระเงิน: T / T
  • กำลังการผลิต: 1000 Unit (s) ต่อเดือน
  • รับประกัน: หนึ่งปี

รายละเอียดสินค้า:

อากาศไหลเข้า

1 / 4-18NPTF-1

Outlet ของไหล

1-11-1 / 2NPTF-1 Rp1-11BSP

ของเหลวปากน้ำ

1-11-1 / 2NPTF-1 Rp1-11BSP

แม็กซ์ ไหล

135L / นาที

แม็กซ์ หัว

70M

แม็กซ์ ลิฟท์ self-priming (แห้ง)

4m

แม็กซ์ ความกดอากาศ

8.3bar

แม็กซ์ อนุภาคขนาดเส้นผ่าศูนย์กลาง

3mm

แม็กซ์ การติดตั้งขนาด

249.5 × 360.5 × 245mm

น้ำหนัก

9.5kg

สัญญาณรบกวน

<80dB

บรรจุภัณฑ์และการจัดส่งสินค้า

รายละเอียดบรรจุภัณฑ์:

กรณีไม้อัด / กล่องต่อปั๊มไดอะแฟรม

รายละเอียดการจัดส่ง:

5 วันนับจากวันที่ได้รับการชำระเงิน (ตามปริมาณการสั่งซื้อของคุณ)

ข้อมูลจำเพาะ

เครื่องปั๊มไดอะแฟรม
1. การรั่วไหลของบุหรี่
2. ผลการรองพื้นตัวเองดี
3. สื่อทุกชนิดของกลาง
4. วัสดุ: เหล็กโยน Alu, เอสเอสพีพี

2 5 XX - XXX - X (การเลือกรูปแบบ)

รูปแบบของท่อปาก: A-BSP B-NPT (F) C-แปลน

วัสดุอะแฟรม: 9 - Santoprene H - Hytrel T - PTFE / Santoprene

วัสดุบอล: 9 -Santoprene H - Hytre T - PTFE เอ - อะซีตัล

วัสดุที่นั่งบอล: P / K -Polypropylene / Kynoar เอสเอสสแตนเลสสตีล

วัสดุปั๊ม: เอสเอสสแตนเลสสตีลอัล -Aluminum ล้อแม็ก CI- เหล็กคาร์บอน P / K -Polypropylene / Kynoar

ค่าประสิทธิภาพหลัก

เลขที่พารามิเตอร์ชื่อหน่วยค่าอ้างอิง

1 แม็กซ์ ความดันอากาศ Mpa 0.83

2 แม็กซ์ ไหลลิตร / นาที 135

3 แม็กซ์ หัวหน้า M 70

4 แม็กซ์ แรงดันเอาท์พุทของไหล Mpa 0.83

5 แม็กซ์ อนุภาคผ่านเส้นผ่าศูนย์กลาง 3 มิลลิเมตร

6 กิโลกรัมน้ำหนัก 9.5 / 12.5 (PP / KV) /9.5 (AL) / 14.5 (SS / CI)

7 ระดับเสียงรบกวน DB <85

วงเงินสูงสุดอุณหภูมิประยุกต์ (ไดอะแฟรม / ลูกวัสดุ / ตราประทับ)

อะซีตัล··············································· 40 ° - 150 ° F (4.4- 65.5 ° C)

Santoprene ················································· ······································· -40 ° - 225 ° F (-40 ° - 107.2 ° C) เทฟลอน············································ ·················································· ···· 40 ° - 220 ° F (4.4 ° - 104 ° C) ไนไตร······························· ·················································· ·················· 10 ° - 180 ° F (-12 ° - 82 ° C) Viton ················ ·················································· ······························ -40 ° - 350 ° F (-40 ° -176.6 ° C) Hytrel ··· ·················································· ·············································· -20 ° - 150 ° F (-12 ° - 93 ° C) Kynar ····································· ·················································· ········· 10 ° -200 ° F (-28.9 ° - 65.5 ° C) โพรพิลีน························· ·················································· ················· 32 ° - 175 ° F (0-79.4 ° C)

1 "ผัง

การดำเนินการติดตั้งและบำรุงรักษา:

อ่านเข้าใจและปฏิบัติตามข้อมูลนี้เพื่อหลีกเลี่ยงการบาดเจ็บและความเสียหายต่อทรัพย์สิน


ไม่เกินความดันอากาศที่ไหลเข้าสูงสุดตามที่ระบุไว้บนแผ่นปั๊มรูปแบบ

  • ช่องอากาศของเครื่องสูบน้ำที่เชื่อมต่อกับแหล่งจ่ายอากาศที่มีความจุที่เพียงพอและความดันซึ่งสอดรับกับความต้องการการออกแบบ
  • อัดอากาศที่สะอาดทำให้การขยายอายุการใช้งานของปั๊ม
  • ถ้าบรรทัดอากาศเป็นท่อหนักท่อสั้นเชื่อมต่อเครื่องสูบน้ำและท่อสามารถลดการสั่นสะเทือนและการบิด (ขอแนะนำให้ลดการเต้นของชีพจรในของเหลวที่มีการใช้รถถังไฟกระชากหรือบัฟเฟอร์ของเหลว.)
  • ท่อดูดอากาศและกรองความดันควบคุมจะต้องได้รับการสนับสนุนเนื่องจากน้ำหนักของพวกเขา ถ้าท่อไม่สนับสนุนก็อาจเกิดความเสียหายปั๊ม
  • ท่อดูดอากาศของเครื่องสูบน้ำจะต้องติดตั้งวาล์วควบคุมความดันเพื่อให้แน่ใจว่าแรงดันอากาศไม่เกินช่วงที่ระบุ

ความดันขีด จำกัด ที่ระบุในคู่มือไม่สามารถนำมาใช้ในการดำเนินงานของปั๊มมิฉะนั้นการบาดเจ็บส่วนบุคคลความเสียหายปั๊มหรือการสูญเสียทรัพย์สินจะเกิดขึ้นจากความดันอากาศที่มากเกินไป

  • ให้แน่ใจว่าท่อวัสดุและส่วนประกอบอื่น ๆ สามารถที่จะมีแรงกดดัน -stand ของเหลวที่พัฒนาโดยปั๊มนี้ ตรวจสอบท่อทั้งหมดสำหรับความเสียหายหรือเสื่อมสภาพ เป็นอุปกรณ์จ่ายบางอย่างที่มีความสะอาดและอยู่ในสภาพการทำงานที่เหมาะสม

SPARK STATIC สามารถทำให้เกิดการระเบิดทำให้เกิดการบาดเจ็บรุนแรงหรือเสียชีวิต ปั๊ม Ground และระบบสูบน้ำ

  • ประกายไฟสามารถจุดวัสดุและไอระเหยไวไฟ
  • ปั๊มปลอดภัย, การเชื่อมต่อและจุดติดต่อทั้งหมดเพื่อหลีกเลี่ยงการสั่นสะเทือนและการสร้างการติดต่อหรือจุดประกายแบบคงที่
  • ใช้ระบายอากาศที่เหมาะสม
  • ให้ติดไฟห่างจากความร้อนเปลวไฟและประกายไฟ
  • ภาชนะบรรจุที่ปิดให้เมื่อไม่ใช้งาน

ปล่อยจากปั๊มอาจมีสิ่งสกปรกซึ่งอาจทำให้ได้รับบาดเจ็บสาหัส ปล่อยสามารถระบายออกไปผ่านท่อจากการปฏิบัติงานและรอบ ๆ ผู้ประกอบการ

แม้ว่าแตกไดอะแฟรมก็ยังสามารถปล่อยวัสดุที่กวาดต้อนจากท่อไอเสียไอเสีย

  • เมื่อวัสดุที่เป็นอันตรายหรือไวไฟจะสูบปล่อยที่สามารถถอดออกไปยังสถานที่ห่างไกลที่ปลอดภัยผ่านท่อ
  • ระหว่างปั๊มและท่อไอเสียจะใช้อินเตอร์เฟซของ 3/8 "เจาะในขั้นต่ำ

ความดันที่เป็นอันตราย สามารถทำให้เกิดการบาดเจ็บหรือทรัพย์สินอย่างรุนแรงเกิดความเสียหาย อย่าให้บริการหรือปั๊มสะอาดท่อหรือวาล์วจ่ายในขณะที่ระบบแรงดัน สายจ่ายอากาศตัดการเชื่อมต่อและบรรเทาแรงกดดันจาก -tem SYS โดยการเปิดวาล์วจ่ายหรืออุปกรณ์และ / หรืออย่างระมัดระวังและค่อยๆคลายและลบท่อเต้าเสียบหรือท่อจากปั๊ม

วัสดุที่เป็นอันตราย อาจทำให้เกิดความร้ายแรงใน -jury หรือความเสียหายต่อทรัพย์สิน อย่าพยายามที่จะกลับมาสูบน้ำไปยังโรงงานหรือบริการที่ศูนย์ที่มีวัสดุที่เป็นอันตราย การปฏิบัติจัดการความปลอดภัยต้องปฏิบัติตามกฎหมายท้องถิ่นและระดับชาติและความต้องการรหัสความปลอดภัย

  • ขอรับเอกสารข้อมูลความปลอดภัยบนวัสดุทุกชนิดจากผู้ผลิตสำหรับคำแนะนำการจัดการที่เหมาะสม

อันตรายจากการระเบิด: บางรุ่นด้วยกันบางส่วนนั้นติดต่อกับของเหลวที่ทำจากอลูมิเนียมเพื่อให้พวกเขาไม่สามารถนำไปใช้กับ trichloroethane, เมทิลีนคลอไรด์หรืออื่น ๆ ที่ตัวทำละลายไฮโดรคาร์บอนฮาโลเจนมิฉะนั้นพวกเขาอาจจะตอบสนองและทำให้เกิดการระเบิด

  • ก่อนที่จะใช้กับชนิดของตัวทำละลายนี้มันเป็นสิ่งจำเป็นในการตรวจสอบหมวกของเหลว manifolds และทุกชิ้นส่วนสัมผัสของเหลวของมอเตอร์ปั๊มในการสั่งซื้อเพื่อให้เข้ากัน
  • ปั๊มควรจะวางไว้ใกล้กับสินค้าเท่าที่เป็นไปเพื่อตัดท่อดูดและลดจำนวนของชิ้นส่วนที่มีขอบเขตที่ยิ่งใหญ่ที่สุด
  • เพื่อยืดอายุการใช้งานของไดอะแฟรมเราต้องที่จะวางเครื่องสูบน้ำใกล้กับของเหลวสูบมากที่สุดเท่าที่เป็นไปได้ เมื่อแรงดันขาเข้าสูงกว่า 10 ฟุต (3 เมตร) ของคอลัมน์ของเหลวก็เป็นสิ่งจำเป็นในการติดตั้งชุดของการบรรเทาและการควบคุมอุปกรณ์ความดันเพื่อยืดอายุการใช้งานของไดอะแฟรม
  • เราต้องให้แน่ใจว่าการปิดผนึกของอะแดปเตอร์สำหรับแต่ละทางเข้าและทางออกท่อ
  • ยึดทั้งหมดจะต้องรัดกุมอีกครั้งก่อนที่จะมีการใช้งานของผลิตภัณฑ์เพื่อหลีกเลี่ยงการผ่อนปรนที่อาจเกิดขึ้นจากการคืบของส่วนประกอบตราประทับและมีประสิทธิภาพป้องกันการรั่วไหลของของเหลวหรืออากาศ

ตรวจสอบความเข้ากันได้ทางเคมีของปั๊มชิ้นส่วนเปียกและสารที่ถูกสูบล้างหรือ re -circulated ความเข้ากันได้ทางเคมีอาจมีการเปลี่ยนแปลงกับ -ture อุณหภูมิและความเข้มข้นของสารเคมี (s) ภายในสารที่ถูกสูบล้างหรือหมุนเวียน สำหรับการทำงานร่วมกันของของเหลวที่เฉพาะเจาะจงปรึกษาผู้ผลิตสารเคมี

อุณหภูมิสูงสุดจะขึ้นอยู่กับความเครียด -cal mechani เท่านั้น สารเคมีบางอย่างมีนัยสำคัญจะช่วยลดอุณหภูมิในการทำงานสูงสุดที่ปลอดภัย สอบถามผู้ผลิตสารเคมีที่เข้ากันได้ทางเคมีและอุณหภูมิ Lim -its

ตรวจสอบให้แน่ใจว่าผู้ประกอบการทั้งหมดของอุปกรณ์นี้ได้รับการฝึกฝนมาโดยเฉพาะลงโทษการปฏิบัติในการดำเนินงานที่ปลอดภัยและเข้าใจข้อ จำกัด ของอุปกรณ์ พวกเขารู้วิธีที่จะสวมใส่ PPE ถ้าจำเป็น

อย่าใช้เครื่องสูบน้ำสำหรับการสนับสนุนโครงสร้างของระบบท่อ จะมั่นใจได้ส่วนประกอบของระบบได้รับการสนับสนุนอย่างถูกต้องเพื่อป้องกันไม่ให้เกิดความเครียดในส่วนของปั๊ม

  • ดูดและการปล่อยการเชื่อมต่อควรจะ -tions USB หรือมีความยืดหยุ่น (เช่นท่อ) ไม่ใช่ประปาแข็งและควรจะเข้ากันได้กับสารถูกสูบ

มันเป็นต้องเพื่อป้องกันความเสียหายที่ไม่จำเป็นเพื่อปั๊ม หากมีจะโกหกไม่ได้ใช้งานเป็นเวลานานโปรดทำความสะอาดให้สะอาดหลังการใช้งานแต่ละครั้ง

  • สินค้าที่เหลืออยู่ในปั๊มจะกลายเป็นแห้งหรือเหนียวบนเครื่องสูบน้ำซึ่งจะก่อให้เกิดไดอะแฟรมวาล์วและปัญหาที่เกิดขึ้นก่อนที่จะเริ่มต้นถัดไป ที่อุณหภูมิแช่แข็งจะต้องว่างปั๊มสมบูรณ์ภายใต้สถานการณ์ใด ๆ หลังการใช้งาน
  • มันเป็นวิธีที่มีประสิทธิภาพในการลดการหยุดทำงานของผู้ใช้จะได้รับการชุมนุมที่เหมาะสมสามารถใช้ได้ในเวลาใด ๆ การประยุกต์ใช้ชิ้นส่วนอะไหล่ BSK แท้จะเอื้อต่อการขยายตัวของชีวิตผลิตภัณฑ์และการเล่นของประสิทธิภาพการทำงานที่




คำอธิบายทั่วไป

ปั๊มไดอะแฟรม BSK มีการส่งมอบปริมาณสูงแม้ในความดันอากาศต่ำและช่วงถนน AB ความเข้ากันได้ของตัวเลือกวัสดุ available.Refer กับรูปแบบและตัวเลือกปั๊ม chart.The BSK มีให้กับมอเตอร์อากาศโมดูลและมาตราของเหลว

อากาศดำเนินการปั๊มไดอะแฟรมสลับกันสร้างแรงดันน้ำมันปริมาณและแรงดันน้ำมันในเชิงบวกในห้องของเหลวโดยใช้ความแตกต่างของความดันในห้องอากาศ บอลวาล์วสามารถมั่นใจได้ว่าการไหลไปข้างหน้าของของเหลว

การขี่จักรยานปั๊มจะเริ่มต้นเป็นความดันอากาศจะถูกนำมาใช้และจะยังคงที่จะปั๊มและให้ทันกับความต้องการ มันจะสร้างและรักษา pres บรรทัด -Sure และจะหยุดการขี่จักรยานครั้งเดียวความดันสูงสุดถึง (เรื่องนี้อุปกรณ์ -pensing ปิด) และจะกลับมาสูบน้ำตามความจำเป็น

ข้อกำหนดสำหรับเครื่องและการหล่อลื่น

ความดันอากาศ EXCESSIVE สามารถทำให้เกิดความเสียหายปั๊มบาดเจ็บหรือความเสียหายต่อทรัพย์สิน

  • ตัวกรองความสามารถในการกรองอนุภาคขนาดใหญ่กว่า 50 ไมครอนที่ควรจะใช้ในการจัดหาอากาศ มีการหล่อลื่นที่ไม่จำเป็นต้องใช้อื่นที่ไม่ใช่ "O" แหวนน้ำมันหล่อลื่นซึ่งถูกนำไปใช้ในระหว่างการชุมนุมหรือซ่อมแซม
  • หากมีอากาศหล่อลื่นเป็นปัจจุบันให้แน่ใจว่ามันเข้ากันได้กับ "O" แหวนและซีลในส่วนมอเตอร์อากาศของเครื่องสูบน้ำ



คู่มือการใช้งาน

  • เสมอล้างปั๊มกับตัวทำละลายเข้ากันได้กับวัสดุที่ถูกสูบถ้าวัสดุที่ถูกสูบเป็นเรื่องที่ "การตั้งค่า" เมื่อไม่ใช้งานสำหรับระยะเวลาหนึ่ง
  • ถอดจ่ายลมจากปั๊มถ้ามันคือการจะใช้งานไม่กี่ชั่วโมง
  • ปริมาณวัสดุเต้าเสียบเป็นหน่วยงานที่ไม่เพียง แต่โดยอุปทานอากาศ แต่ยังโดยการจัดหาวัสดุที่มีอยู่ในท่อ ท่อจัดหาวัสดุไม่ควรจะมีขนาดเล็กเกินไปหรือเข้มงวด ให้แน่ใจว่าจะไม่ใช้ท่อซึ่งอาจยุบ
  • เมื่อปั๊มไดอะแฟรมที่ใช้ในการบังคับ -feed (น้ำท่วมทางเข้า) สถานการณ์ก็จะแนะนำว่า "เช็ควาล์ว" จะติดตั้งที่ช่องอากาศ
  • การรักษาความปลอดภัยขาปั๊มไดอะแฟรมจะมีพื้นผิวที่เหมาะสมเพื่อประกันความเสียหายที่เกิดจากการสั่นสะเทือน

ซ่อมบำรุง

  • โปรดดูที่วงจรองค์ประกอบในภาพวาดประกอบในการมองขึ้นหมายเลขและชื่อของชิ้นส่วนและเข้าใจข้อมูลของชิ้นส่วนการบำรุงรักษาและการบริการแพ็ค
  • บางส่วน BSK มีการระบุว่าเป็น "ชิ้นส่วนที่สวมใส่" ซึ่งสามารถสุมหัวการให้บริการที่รวดเร็วและลดการหยุดทำงาน
  • ชุดบริการจะแบ่งออกให้บริการสองแยกฟังก์ชั่นปั๊มไดอะแฟรม: 1. AIR ส่วนวน 2. ของเหลว ของเหลว ก.ล.ต. -TION จะแบ่งให้ตรงกับตัวเลือกวัสดุส่วนทั่วไป
  • ให้พื้นผิวการทำงานที่สะอาดเพื่อปกป้องชิ้นส่วนที่เคลื่อนไหวภายในที่สำคัญจากการปนเปื้อนจากสิ่งสกปรกและสิ่งแปลกปลอมในระหว่างการถอดชิ้นส่วนการให้บริการและการประกอบใหม่
  • ให้มีการบันทึกที่ดีของกิจกรรมด้านบริการและรวมถึงปั๊มในโปรแกรมการบำรุงรักษา Preven -tive
  • ก่อนที่จะแยกส่วนภาพที่ถ่ายในที่ว่างเปล่า -ifold คนเต้าเสียบด้วยการเปลี่ยนปั๊มคว่ำลงเพื่อระบายน้ำจากวัสดุปั๊ม

ถอดชิ้นส่วนส่วนของเหลว

  • ลบมากมายบนและล่าง (1) และ (11)
  • นำลูก (2), แหวน "O" (3) (47) และลูกที่นั่ง (4)
  • ถอดฝาครอบของเหลว (5)

หมายเหตุ: เฉพาะรุ่นไดอะแฟรมใช้ไดอะแฟรมหลัก (6A) และไดอะแฟรมสำรอง (6) อ้างถึงมุมมอง iliary aux ในภาพประกอบมาตราของไหล

  • ถอดสกรู (10) เครื่องซักผ้า (9), ไดอะแฟรม (6A, 6) เครื่องซักผ้าและไดอะแฟรม (7, 8)
    หมายเหตุ: ไม่ควรเกาหรือทำลายพื้นผิวของ (23) ไดอะแฟรมคัน

Reassembly วนของเหลว

  • รวมกันอีกครั้งในการสั่งซื้อกลับ
  • ทำความสะอาดและตรวจสอบทุกส่วน เปลี่ยนชิ้นส่วนชำรุดหรือเสียหายกับชิ้นส่วนใหม่ตามที่ต้องการ
  • หล่อลื่น (23) คันไดอะแฟรมและ 25) "Y" แหวนที่มีไขมัน
  • แก้ไขแกนไดอะแฟรม (23) ด้วยเครื่องมือติดตั้งเสริม
  • ก่อนที่จะยึดสุดท้ายของสลักเกลียวและถั่วโปรดตรวจสอบว่าไดอะแฟรม (6A, 6) สอดคล้องกับหมวกของเหลว (5) อย่างถูกต้องเพื่อหลีกเลี่ยงการบิดตัวของไดอะแฟรม
  • สำหรับรุ่นที่ใช้เทฟลอนไดอะแฟรม: สามไดอะแฟรมยาง (6) ด้านข้างซึ่งถูกทำเครื่องหมายด้วยมาดด้านข้าง "ห้องอากาศ" จะถูกติดตั้งในหน้าของร่างกายปั๊ม
  • เริ่มปั๊ม, ตรวจสอบยึดและการปิดผนึกหลังจากที่มันวิ่งระยะเวลาหนึ่ง

ขนาดการติดตั้ง:

ถอดชิ้นส่วนของอะไหล่ในส่วนของเหลว

ก) ก่อนลบเครื่องสูบน้ำจากระบบท่อและระบายน้ำออกจากวัสดุจากการปั๊มภายใน ข) การวางเครื่องสูบน้ำในสภาพแวดล้อมการทำงานที่สะอาด c) รื้อท่อระบาย (1) จากปั๊มแรกและจากนั้นจะออกจากลูก (2) โอถ้วย (3) และ (47) และลูกที่นั่ง (4) จากปลายบนของฝาของเหลว (5) ในลำดับ. หลังจากนั้นวางปั๊มคว่ำและรื้อท่อน้ำเข้า (11) เพื่อให้เป็นไปที่จะออกจากถ้วย O (3) และ (47) ที่นั่งบอล (4) และลูก (2) จากหมวกของเหลว (5) D) ปล่อยน็อตรอบสองหมวกของเหลวที่จะถอดหมวก (5) จ) ปล่อยสกรูไดอะแฟรม (10) เครื่องซักผ้าและลบไดอะแฟรม (7) (8) และไดอะแฟรม (6) จากปลายทั้งสอง นำแกนไดอะแฟรม (23) และแหวนริมฝีปากรูปร่างประทับตรา (25) สามารถเปลี่ยนได้ ถอดชิ้นส่วนของชิ้นส่วนสำหรับ Air Valve F) คลายสายฟ้า (39) ก่อนแล้วจึงรื้อท่อวาล์วอากาศ (38), แผ่นกั้นอากาศ (42) และการปิดผนึกปะเก็น (40) และ (41) กรัม) จะออกชิ้นวาล์ว (36) และแผ่นวาล์ว (37) จากท่อวาล์วอากาศ (38) เอช) รื้อแหวน (29) และจะออกจากฝาท้ายขีด จำกัด (31) จากปลายทั้งสองของท่อวาล์วอากาศ (38) และคุณสามารถเปลี่ยนถ้วย (30) ตามความจำเป็น i) คุณสามารถตรวจสอบการบรรจุริมฝีปากชนิด (33) หลังจากที่ผลักดันออกหลอด (35) จากท่อวาล์วอากาศ (38) ด้วยมือ ถอดชิ้นส่วนของชิ้นส่วนสำหรับนักบินวาล์วญ) 4 คลายน็อต (16) การแก้ไขหัวถังแรกและจากนั้นรื้อหัวถัง (14) และ (18) ทั้งสองด้านและเอาถ้วย O, (17) K) ถอดปะเก็นปิดผนึก (19) จากร่องของปลอกมอเตอร์ (15) L) Eject แกนนักบิน (22) และทริกเกอร์ก้าน (45) จากท่อมอเตอร์ (15) และคุณสามารถเปลี่ยนบรรจุริมฝีปากชนิด (20) ในคันทริกเกอร์หรือถ้วย O, (44) บนแกนนักบิน Reassembly ของไดอะแฟรมปั๊มขั้นตอนการประกอบใหม่ของเครื่องสูบน้ำเข้ากันไม่ได้กับผู้ที่ถอดชิ้นส่วนเพื่อให้คุณขอความกรุณาให้ความสนใจต่อไปนี้ในกระบวนการ reassembly: 1) ทุกองค์ประกอบที่ปิดผนึกเช่นเดียวกับส่วนติดต่อของพวกเขาจะต้อง greased . 2) กรุณาตรวจสอบอย่างรอบคอบก่อนที่จะใช้องค์ประกอบทั้งหมดปิดผนึกไม่ว่าพวกเขาได้รับความเสียหายเช่นความเสียหายของพื้นผิว หากเกิดความเสียหายกรุณาแทนที่คนใหม่ 3) ทิศทางของริมฝีปากริมฝีปากชนิดบรรจุ (20) (25) และ (33) ควรจะสอดคล้องกับทิศทางที่แสดงในแผนภูมิ 4) สลักเกลียวบนฝาของเหลวควรสลับกันโดยยึดมุมตรงข้ามเพื่อให้บรรลุผลที่ดีกว่าการปิดผนึก การแก้ไขปัญหา 1. ของเหลวบางระบายไอเสียจากการเปิดพร้อมกับการไหลของอากาศ ตรวจสอบไดอะแฟรมความเสียหายใด ๆ ตรวจสอบสกรูไดอะแฟรมสำหรับหย่อน 2. มีฟองอากาศในของเหลวเต้าเสียบที่มีการตรวจสอบการเชื่อมต่อท่อดูดสำหรับปิดผนึกที่ดี ตรวจสอบการเชื่อมต่อระหว่างท่อดูดและท่อร่วมไอดีสำหรับการปิดผนึกที่ดี ตรวจสอบแหวน O ระหว่างท่อร่วมไอดีและหมวกของเหลวตรวจสอบสกรูไดอะแฟรมสำหรับหย่อน 3. เอาท์พุทปั๊มต่ำตรวจสอบกระแสอากาศที่มีเสถียรภาพ ตรวจสอบทางเข้า / ทางออกสำหรับการอุดตันใด ๆ ตรวจสอบการเชื่อมต่อการเชื่อมต่อท่อร่วมไอดีสำหรับความหนาแน่นของอากาศตรวจสอบว่าลูกจะไม่ติดอยู่กับที่นั่งหรือลูกจะไม่ได้นั่งไม่ถูกต้อง 4. อากาศจะถูกปล่อยออกมาจากการเปิดไอเสียเมื่อไม่มีการเคลื่อนไหวแบบลูกสูบ ตรวจสอบแหวนตราประทับ (33) วาล์วเลื่อน (35) แหวนเช็คประทับตรา (20) ในคันทริกเกอร์ (45) ตรวจสอบแหวนตราประทับ (25) ในการเชื่อมโยงแกนไดอะแฟรม
