รายละเอียดสินค้า:
การชำระเงิน:
|
Application: | Water Project | Material: | QT450 |
---|---|---|---|
Color: | Black | Guarantee: | 12 Months |
Connection: | Flange | Type: | Sluice Valve |
DN Range: | DN25-DN600 | PN: | 10 |
OEM: | Acceptable | ||
แสงสูง: | การหล่อเหล็กที่กำหนดเอง,เหล็กดัดหล่อ |

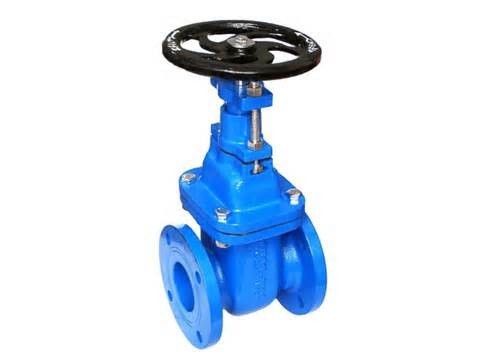

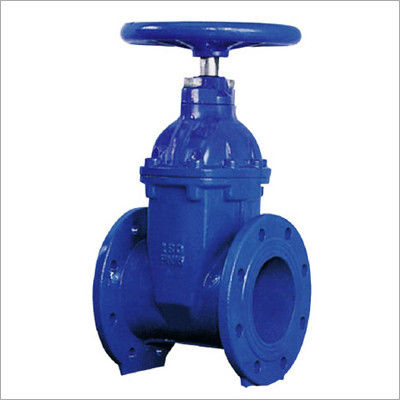

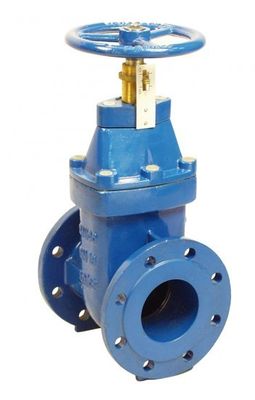

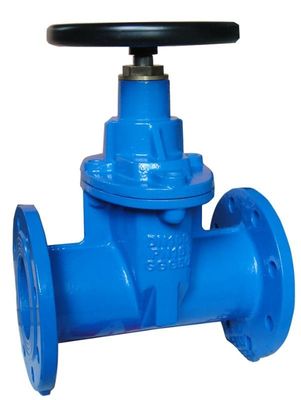

ยืดหยุ่นวาล์วประตูนั่ง
วัสดุ: อ่อน
มาตรฐานการออกแบบ: BS5163
การขุดเจาะ Flang: ANSI ชั้น 125 ชั้น 150
แนะนำสั้น ๆ
วาล์วประตูน้ำถูกนำมาใช้กันอย่างแพร่หลายชนิดของวาล์วบล็อกที่มีช่วงใหญ่ของการทำงานความดันและอุณหภูมิที่ใช้สำหรับการหยุดหรือการเชื่อมต่อสื่อภายในของท่อ วาล์วประตูน้ำสรุปที่เพิ่มขึ้นก้านวาล์วประตูน้ำและไม่เพิ่มขึ้นวาล์วประตูน้ำต้นกำเนิด วาล์วประตูน้ำมีความโดดเด่นมีทั้งเพิ่มขึ้นหรือลำต้น nonrising คุณลักษณะที่แตกต่างกันของวาล์วประตูเป็นพื้นผิวที่ปิดผนึกระหว่างประตูและที่นั่งระนาบดังนั้นวาล์วประตูมักจะใช้เมื่อมีการไหลเวียนของเส้นตรงของการ จำกัด ของเหลวและต่ำสุดที่เป็นที่ต้องการ ใบหน้าประตูสามารถสร้างรูปทรงลิ่มหรือพวกเขาสามารถจะขนาน วาล์วประตูถูกนำมาใช้เป็นหลักในการอนุญาตหรือป้องกันการไหลของของเหลว แต่วาล์วประตูโดยทั่วไปไม่ควรนำมาใช้ในการควบคุมการไหลจนกว่าพวกเขาจะได้รับการออกแบบมาโดยเฉพาะสำหรับวัตถุประสงค์ที่ เพราะความสามารถของพวกเขาที่จะตัดผ่านของเหลววาล์วประตูมักจะใช้ในอุตสาหกรรมปิโตรเลียม
คุณสมบัติของสินค้า
ช่องภายในของวาล์วคือตรง, ความต้านทานการไหลต่ำ
ไม่ว่าเปิดหรือปิดแผ่นวาล์วเสมอย้ายตั้งฉากกับทิศทางการไหลและง่ายต่อการเปลี่ยน
ยกของแผ่นดิสก์ขึ้นอยู่กับการเคลื่อนไหวของลำต้น, โรคหลอดเลือดสมองเป็นเวลานานจึงจะใช้เวลานานในการสลับ แต่หลีกเลี่ยงการดำรงอยู่ของค้อนน้ำ
ทั้งสองด้านของช่องเป็นรูปสมมาตรสื่อสามารถไหลไปทางสองทิศทางและง่ายต่อการติดตั้ง
การจำแนกประเภทของวาล์วประตูน้ำ
วัสดุ: เหล็กหล่อเหล็กหล่อสแตนเลส, ทองแดงหล่อ
โครงสร้างก้านวาล์ว: เพิ่มขึ้นหรือ nonrising
ประเภทซีล: ประทับตราความแข็งแกร่งหรือประทับตรานุ่ม
การเชื่อมต่อ: แปลนเวเฟอร์, ด้าย
ประเภทขับเคลื่อน: จับลมไฟฟ้า
Z41 เพิ่มขึ้นก้านวาล์วประตูน้ำและ Z45 nonrising ก้านวาล์วประตูน้ำ
1. Rising ลำต้นวาล์วประตูน้ำ: ถั่ววาล์วที่หน้าปกหรือวงเล็บหมุนน๊อตที่จะตระหนักถึงการยกของก้านวาล์วชนิดของโครงสร้างนี้เอื้อไม่เพียง แต่การหล่อลื่นของลำต้น แต่ยังมีความแตกต่างกันในระดับเปิดหรือปิดและตอนนี้ก็มี ถูกนำมาใช้กันอย่างแพร่หลาย
2. Nonrising ก้านประตูน้ำสัมผัสวาล์วกับสื่อโดยตรงเหมาะสำหรับติดตั้งใต้ดินหรือที่ที่มีพื้นที่แนวตั้งที่มี จำกัด ข้อเสียของโครงสร้างนี้เป็นหัวข้อที่จะได้รับการสึกกร่อนหรือเกิดความเสียหาย
ข้อแตกต่างระหว่างการเพิ่มขึ้นของต้นกำเนิดและการ nonrising วาล์วประตูน้ำต้นกำเนิด
เพิ่มขึ้นลำต้นชี้ให้เห็นภาพของตำแหน่งวาล์วเพราะต้นกำเนิดอยู่ติดกับประตูดังกล่าวที่ประตูและการเพิ่มขึ้นและลดต้นกำเนิดร่วมกันเป็นวาล์วมีการดำเนินการ Nonrising วาล์วก้านอาจจะมีตัวชี้เกลียวลงบนปลายด้านบนของลำต้นเพื่อระบุตำแหน่งวาล์วตั้งแต่ประตูเดินทางขึ้นหรือลงบนก้านกระทู้โดยไม่ต้องเพิ่มหรือลดลำต้น Nonrising ลำต้นใต้ดินมีการใช้หรือที่ที่มีพื้นที่แนวตั้งที่มี จำกัด
มาตรฐานการยอมรับ
ชิ้น | มาตรฐาน |
การออกแบบการผลิตการยอมรับ | GB / T12234 |
ความยาวโครงสร้างวาล์ว | GB / T12221 |
การเชื่อมต่อวาล์วหน้าแปลน | JB / T79 |
ตรวจสอบวาล์ว | JB / T9092 |
พารามิเตอร์ประสิทธิภาพการทำงาน
ชื่อของบทความ | แปลน Cast IronGlobe วาล์ว | |
สัมพันธ์ | หน้าแปลน | |
เส้นผ่าศูนย์กลาง | DN25-DN600 | |
ความดันปกติ | PN16 / PN25 / PN40 / PN64 | |
ทดสอบความดัน | การทดสอบที่อยู่อาศัย: PN × 1.5 ทดสอบซีล: PN × 1.1 | |
การรักษาพื้นผิว | ร่างกายสแตนเลสเคลือบอื่น ๆ | |
อุณหภูมิบังคับ | ≤450° C | |
สื่อที่ใช้บังคับ | น้ำ, น้ำมัน, ก๊าซ, ห้องอบไอน้ำและอื่น ๆ |
วัสดุอุปกรณ์เสริมสำหรับชิ้นส่วน
ชื่ออะไหล่ | วัสดุอุปกรณ์เสริม |
ปกคลุมร่างกาย | สแตนเลส CF8 / CF8M / CF3M, WCB เหล็กเหล็กหล่อ WCB บล็อก (QT450) |
ลูกบอล | CF8 (P) CF8M (R) CF3M (RL) หล่อเหล็กเหล็กหล่อฝังบรอนซ์ |
ที่นั่ง | ร่างกายวาล์ว, Stereoplasm แม็กซ์ฝังบรอนซ์ |
เพลา | สแตนเลส 3046SS, 316SS, 416SS |
พื้นผิวซีล | ร่างกายวาล์วซ้อนทับเชื่อมโลหะผสม / สีบรอนซ์ |
บรรจุเว้นวรรค | PTFE / PPL กราไฟท์ |
ล้อมือ | เหล็กหล่อหล่อหล่อเหล็กสีเทา |
สปริง | สแตนเลสเหล็กคาร์บอน |
หมายเหตุการติดตั้ง
1. ล้อมือระดับและกลไกการส่งผ่านไม่สามารถ craned หรือล้มเหลว
2. ประตูน้ำสองดิสก์ควรจะติดตั้งในแนวตั้ง
3. ควรเปิดวาล์ว By-Pass แรกก่อนวาล์วประตูน้ำเปิดเพื่อลดความดันโปรดติดตั้งตามคำแนะนำถ้าวาล์วมีกลไกการส่งผ่าน
4. วาล์วจะต้องได้รับการหล่อลื่นไม่น้อยหนึ่งครั้งในทุกเดือนถ้าวาล์วที่ใช้บ่อย
5. ประตูน้ำวาล์วหยุดใช้เป็นสื่อกลางในการสูญเสียความดันจะถึงต่ำสุดเมื่อ opeded อย่างเต็มที่
6. ประตูน้ำวาล์วเหมาะสำหรับสภาพการทำงานอย่างเต็มที่ซึ่งเปิดหรือปิดไม่เหมาะสำหรับการปรับหรือการควบคุมปริมาณ
คำแนะนำการดำเนิน
1. ตรวจสอบท่อและวาล์วได้รับการทำความสะอาดก่อนที่จะดำเนินการ
2. หมุนล้อมือทวนเข็มนาฬิกาขับรถลำต้นแผ่นดิสก์ที่จะเปิดช่องทางที่จะเปิดให้บริการอย่างเต็มที่เมื่อความสูงเพิ่มขึ้นเท่ากับวาล์วขนาดเส้นผ่าศูนย์กลางตรงกันข้ามแล้ววาล์วจะปิดเมื่อยากที่จะหมุนล้อมือที่ตามเข็มนาฬิกา
3. วาล์วเพียงเหมาะสำหรับการตัดออกสื่อดังนั้นสถานการณ์ปิดครึ่งหนึ่งไม่ได้รับอนุญาต
4. หากมีการรั่วไหลอยู่ใกล้กับฝาครอบในขณะที่อาหารหลังจากวาล์วทำงานเวลาก็อาจยึดน็อตรั่วไหลจะถูกกำจัด
