A105 800lbs วาล์วเหล็กกล้าไร้สนิมแบบมีก้านสำหรับ Industrial High Temperature
แนะนำสั้น ๆ:
วาล์วที่มีปลั๊กแบบ Integral มีให้เลือก 3 แบบ
การออกแบบครั้งแรกคือฝาครอบเกลียวที่มีข้อต่อแบบ malefemale, ปะเก็นแผลปะเก็น, ทำมา
ปะเก็นข้อต่อ F304L / graphite.Ring มีให้บริการตามคำขอ
การออกแบบที่สองคือฝากระโปรงเชื่อมซึ่งมีข้อต่อเกลียวและรอยต่อรอยต่อ เมื่อร้องขอ a
มีข้อต่อรอยเชื่อมต่อแบบเต็มรูปแบบ
การออกแบบที่สามคือฝาปิดผนึกแรงดันซึ่งมีข้อต่อแบบเกลียวและความดัน Integral Flanged
end มีอยู่ในประตู, โลก, ลูกสูบ, ตรวจสอบและการกำหนดค่าการออกแบบแกว่งตรวจสอบ
ข้อกำหนดทางเทคนิค
* วาล์วแปลนแบบครบวงจรเป็นไปตาม API 602 และ ANSI B16.34
* แต่ละชิ้นทดสอบตาม API 598 และทำเครื่องหมายต่อ MSS SP-25
* พอร์ตแบบเต็มและพอร์ตทั่วไป
* หันหน้าเขียวไปตาม ANSI B16.10
* ข้อต่อตามมาตรฐาน ANSI B16.5
ฝาครอบแรงดันสูง
* นอกสกรูและแอก (OS & Y)
* ชิ้นส่วนบรรจุด้วยตนเองสองชิ้น
* หลังเบาะหลัง
* ขายึดตัวถัง
* รอยบุ๋มเชื่อมต่อกับ ASME B16.25
* ประเภทของปะเก็นยางสังเคราะห์ RTJ
* ฝาครอบเกลียวมีเกลียวปะเก็นแผลเกลียวและปิดผนึกฝาครอบหรือเกลียวและความดัน
ฝาปิดผนึก
ข้อมูลจำเพาะของวัสดุมาตรฐาน
NO | ชื่อชิ้นส่วน | CS ถึง ASTM | AS กับ ASTM | SS เป็น ASTM |
ประเภท A105 | ประเภท F22 | ประเภท F304 (L) | ประเภท F316 (L) |
1 | ร่างกาย | A105 | A182 F22 | A182 F304 (L) | A182 F316 (L) |
2 | แหวนต้นกำเนิด | A276 420 | A276 304 | A276 304 (L) | A276 316 (L) |
3 | ลิ่ม | A276 410 และ 430 | A182 F304 | A182 F304 (L) | A182 F316 (L) |
4 | ก้านดอก | A182 F6 | A182 F304 | A182 F304 (L) | A182 F316 (L) |
5 | ปะเก็น | กระดาษลูกฟูก SS + แกรไฟต์ | เอสเอส + PTFE |
6 | หมวกผู้หญิงรูปฝาชี | A105 | A182 F22 | A182 F304 (L) | A182 F316 (l) |
7 | Bonnet Bolt | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
8 | หมุด | A276 420 | A276 304 |
9 | ต่อม | A276 410 | A182 F304 (L) | A182 F316 (L) |
10 | ตาไก่ | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
11 | Gland Flange | A105 | A182 F11 | A182 F304 (L) | A182 F316 (L) |
12 | อ่อนนุช | A194 2H | A194 4 | A194 8 | A194 8 ล้าน |
13 | Yoke Nut | A276 410 |
14 | HWLock Nut | A194 2H | A194 4 | A194 8 | A194 8 ล้าน |
15 | แผ่นป้าย | เอสเอส |
16 | ล้อเลื่อน | A197 |
17 | ปะเก็นหล่อลื่น | A473 431 |
18 | การบรรจุก้าน | Graphite ยืดหยุ่น | PTFE |
เหมาะปานกลาง | น้ำ, น้ำมัน, ก๊าซ ฯลฯ , | น้ำ, น้ำมัน, ก๊าซ ฯลฯ , | HNO3, CH3OOH ฯลฯ |
อุณหภูมิที่เหมาะสม | -29 ℃ ~ 425 ℃ | -29 ℃ ~ 550 ℃ | -29 ℃ ~ 180 ℃ |

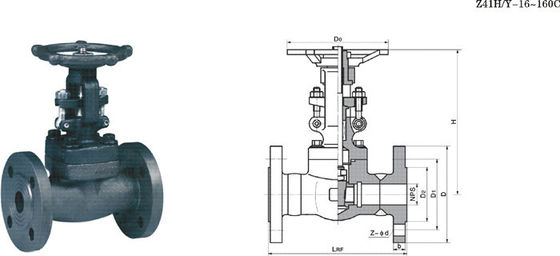

ขนาด (มม.) และน้ำหนัก (กก.)
กรมอุทยานฯ | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" |
L (RF)
L1 (BW) | 150 £ | 108 | 117 | 127 | 140 | 165 | 203 |
300Lb | 140 | 152 | 165 | 178 | 190 | 216 |
600Lb | 165 | 190 | 216 | 229 | 241 | 292 |
H | £ 150 ~ 300Lb | 158 | 169 | 197 | 236 | 246 | 283 |
600Lb | 169 | 197 | 236 | 246 | 283 | 320 |
W | 100 | 100 | 125 | 160 | 160 | 180 |
น้ำหนัก | 150 £ | RF | 4.5 | 5.2 | 8.2 | 11.5 | 12.5 | 20.3 |
BW | 2.8 | 3.3 | 5.4 | 7.1 | 8.2 | 12.5 |
300Lb | RF | 4.8 | 6.2 | 9.3 | 14 | 15.5 | 23.4 |
BW | 3.5 | 4.4 | 6.8 | 8.1 | 9.2 | 15.4 |
600Lb | RF | 5.9 | 7.4 | 10.4 | 16.2 | 17.5 | 28.3 |
BW | 4.5 | 5.1 | 8.2 | 10.5 | 12.4 | 20.1 |
ข้อต่อวาล์วฝาพับ 900 ลิตร ~ 1500 ลิตร
กรมอุทยานฯ | 1/2" | 3/4" | 1" | 11/2" | 11/4" | 2" |
L (RTJ) | 900Lb ~ 1500Lb | 216 | 229 | 254 | 279 | 305 | 371 |
L1 (BW) | 900Lb ~ 1500Lb | 216 | 229 | 254 | 279 | 305 | 368 |
H (OPEN) | 197 | 197 | 236 | 246 | 283 | 330 |
W | 125 | 125 | 160 | 160 | 180 | 200 |
น้ำหนัก | RTJ | 7.2 | 11.5 | 15.6 | 16.2 | 22.6 | 32.8 |
BW | 5.2 | 9.3 | 12.4 | 13.8 | 18.9 | 27.5 |
ความดันปิดผนึกประทับตราวาล์วประตู 900Lb ~ 2500Lb
กรมอุทยานฯ | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" |
L (RTJ) | 900Lb ~ 1500Lb | 216 | 229 | 254 | 279 | 305 | 368 |
2500Lb | 264 | 273 | 308 | 349 | 384 | 451 |
H (OPEN) | 900Lb ~ 1500Lb | 216 | 250 | 270 | 320 | 250 | 445 |
2500Lb | 321 | 321 | 321 | 373 | 406 | 495 |
W | 160 | 160 | 180 | 200 | 250 | 280 |
น้ำหนัก | 900Lb ~ 1500Lb | 19.6 | 21.5 | 25.7 | 37.8 | 48.5 | 99.8 |
2500Lb | 21.5 | 24.7 | 30.4 | 48.1 | 58.1 | 130.0 |
