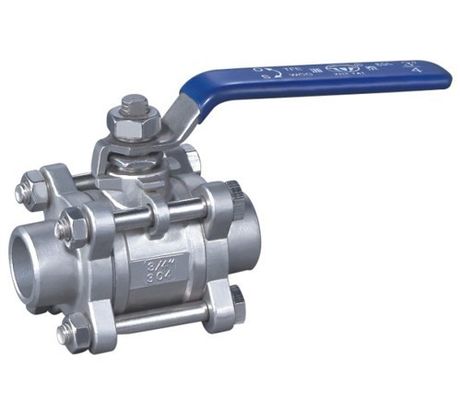

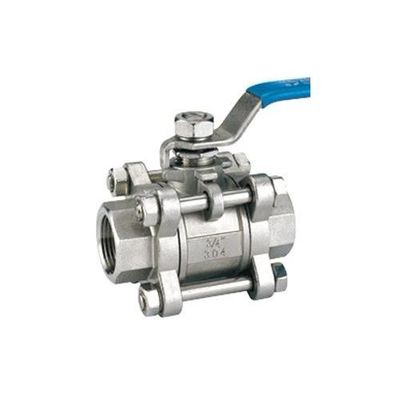

CF8 / CF8M 3 ชิ้นชนิดคลุมลูกบอลพลอย NPT / BSP Threaded, 1000 WOG, ด้วยล็อค
คําแนะนําสั้นๆ
วาล์วลูกบอลถูกออกแบบและผลิตตาม API 6D. ลูกบอลลอยเมื่อมีขนาดเล็ก, และลูกบอลคงที่เมื่อมีขนาดใหญ่. มันมีโครงสร้างป้องกันไฟและอุปกรณ์ antistatic.ใช้กันมากในปิโตรเลียมร้านเคมี,อุตสาหกรรมบําบัดน้ํา
ส่วนใหญ่และวัสดุ
|
ชื่อส่วน
|
วัสดุ
|
|
ร่างกาย
|
WCB,ZG1Cr18Ni9Ti,CF8
|
|
บอล
|
1Cr18Ni9Ti 304316
|
|
ต้นไม้
|
1Cr18Ni9Ti 304316
|
|
แหวนประทับ
|
โพลีเททราฟลูอีเทลีน ((PTFE)
|
|
การบรรจุ
|
โพลีเททราฟลูอีเทลีน ((PTFE)
|
|
DN
|
G
|
B
|
L
|
H
|
A
|
|
6
|
1/4"
|
8
|
65
|
57
|
98
|
|
10
|
3/8"
|
10
|
65
|
57
|
98
|
|
15
|
1/2"
|
15
|
75
|
68
|
125
|
|
20
|
3/4"
|
20
|
85
|
70
|
125
|
|
25
|
1"
|
25
|
95
|
80
|
145
|
|
32
|
1-1/4"
|
32
|
110
|
84
|
145
|
|
40
|
1-1/2"
|
38
|
125
|
93
|
205
|
|
50
|
2 "
|
50
|
150
|
100
|
205
|
|
65
|
2-1/2 นิ้ว
|
64
|
175
|
142
|
250
|
|
80
|
3"
|
76
|
216
|
155
|
265
|
|
100
|
4??
|
100
|
260
|
172
|
300
|
รายละเอียดเทคนิค
|
ความดันชื่อ ((Mpa)
|
PN
|
2.5,4.0,6.4
|
|
ความดันในการทดสอบความแข็งแรง ((Mpa)
|
PT
|
3.8,6.0,9.6
|
|
การทดสอบความดันต่ํา ((Mpa)
|
|
0.6
|
|
การทดสอบความดันสูง ((Mpa)
|
|
3.0,4.8,7.6
|
|
สื่อที่ใช้
|
น้ํา, น้ํามัน, ก๊าซ, ไนโตรติกแอซิด, ไซต์เอเซติก
|
|
อุณหภูมิที่ใช้
|
-40~180°C
|
ลักษณะ:
-โครงสร้างป้องกันการระเบิดของแกนวาล์ว
เมื่อสื่อผ่านวาล์ว, ความดันในร่างวาล์วอาจ
ดันต้นออก, หรือเมื่อวาล์วอยู่ในการซ่อมแซม, หากมีแรงกดดันในกลาง
ช่อง, กระดูกหรือสื่อดูเหมือนจะบินออกไปง่าย ๆ เมื่อแยกวาล์ว
ที่อาจทําให้มนุษย์บาดเจ็บ
เพื่อป้องกันความเป็นไปได้, คลับตัวปลอมคือการบรรจุและ thrust bearing ได้ถูกเผา
หรือการบรรจุที่ได้รับความเสียหายเนื่องจากสาเหตุอื่น ๆ ความดันของสื่อในร่างของวาล์ว
จะทําให้คลับตัวจําลองของรากวาล์วสัมผัสใกล้ชิดกับหน้าปิดด้านบนของ
หน่วยของวาล์ว
ดังนั้นเพื่อป้องกันสื่อการรั่วออกจากตําแหน่งการบรรจุที่เสียหาย
-โครงสร้างร่องรอยที่น่าเชื่อถือ
ที่นั่งทําจาก PTFE เพราะพื้นที่สัมผัสระหว่างที่นั่งและลูกบอลจะ
จะสูงขึ้นเมื่อแรงดันในช่องกลางเพิ่มขึ้น
Small Resistance วาล์วลูกกลองมีความต้านทานที่เล็กที่สุดของวาล์วทั้งหมดในกรณี
ของการลดความอ่อนแอ ความต้านทานยังคงน้อย
-เปลี่ยน prompt
วาล์วลูกกลมหมุนใน 90 ° มันทํางานอย่างรวดเร็วเพื่อเปิดหรือปิด
รายละเอียด:
รายละเอียดเทคนิค
- กว้างนาม: 1/2 ′′-25 ′′
- อุณหภูมิที่ใช้ได้: -29°C-425°C (เหล็ก) -40°C-550°C (เหล็กไร้ขัดเหล็ก)
- ความดันชื่อ: 150lbs, 300lbs, 600lb,900lbs,1500lbs PN16/25/40/64/100/160, JIS 5K / 10K/20K
- สื่อที่ใช้ได้: น้ํา ก๊าซ น้ํามัน และสื่อที่มีความร้อนอื่นๆ
มาตรฐานการใช้งาน
- มาตรฐานการผลิต: API 608 / DIN / BS / JIS
- มิติหน้าต่อหน้า: ANSI B 1610,API 6D/DIN/BS/JIS
- มิติของ Flange: ANSI B 16.5 MSS-SP-44/ DIN/ BS/ JIS
- การทดสอบ: API 598 API 6D / DIN / BS / JIS
คําอธิบาย:
คําแนะนําสั้นๆ
วาล์วลูกบอลถูกออกแบบและผลิตตาม API 608. ลูกบอลลอยเมื่อขนาดเล็ก,
และลูกบอลคงที่เมื่อขนาดใหญ่
มันมีโครงสร้างป้องกันไฟและอุปกรณ์ antistatic.
อุตสาหกรรมการบําบัด
ลักษณะ:
- โครงสร้างต้านการระเบิดของแกนวาล์ว
เมื่อสื่อผ่านวาล์ว, ความดันในร่างวาล์วอาจผลักกดต้นออกมา, หรือ
เมื่อวาล์วอยู่ในการซ่อมแซม, ถ้ามีแรงกดดันในช่องกลาง, ต้นหรือสื่อดูเหมือนจะง่าย
พลอยออกเมื่อถอดแยกวาล์ว ซึ่งอาจทําให้เกิดการบาดเจ็บต่อมนุษย์ เพื่อป้องกัน
ความเป็นไปได้, คลับตัวจําลองคือการบรรจุและหมุนแรงถูกเผาไหม้หรือบรรจุได้รับความเสียหายเพราะอื่น ๆ
สาเหตุ, ความดันของสื่อในร่างกายวาล์วจะทําให้คลับตัวปลอมของต้นวาล์วสัมผัสใกล้ชิด
ด้วยหน้าปุ่มด้านบนของร่างกายวาล์ว.ดังกล่าวเพื่อป้องกันสื่อการรั่วออกจากการบรรจุความเสียหาย
ตําแหน่ง
- โครงสร้างร่องรอยที่น่าเชื่อถือ
ที่นั่งทําจาก PTFE เพราะพื้นที่สัมผัสระหว่างที่นั่งและลูกบอลจะกลายเป็นสูงขึ้น
กับการเพิ่มความดันของช่องกลาง, Small Resistance วาล์วลูกกลองมีความต้านทานที่เล็กที่สุดของทั้งหมด
วาล์วในกรณีที่ลดการเจาะ ความต้านทานยังคงน้อย
- ติดต่อทันที
วาล์วลูกกลมหมุนใน 90 ° มันทํางานอย่างรวดเร็วเพื่อเปิดหรือปิด
|
ความดันการทดสอบ
|
สินค้าทดสอบ
|
การทดสอบเปลือก
|
การทดสอบตรา
|
การทดสอบรัดรัดหลัง
|
การทดสอบเครื่องประทับอากาศ
|
|
กลาง
|
น้ํา
|
อากาศ
|
|
หน่วย
|
MPa
|
Lbf/in2
|
MPa
|
Lbf/in2
|
MPa
|
Lbf/in2
|
MPa
|
Lbf/in2
|
|
ความดัน (หมวด)
|
150
|
3.1
|
450
|
2.2
|
315
|
2.2
|
315
|
0.5-0.7
|
60-100
|
|
300
|
7.8
|
1125
|
5.6
|
815
|
5.6
|
815
|
|
400
|
10.3
|
1500
|
7.6
|
1100
|
7.6
|
1100
|
|
600
|
15.3
|
2225
|
11.2
|
1630
|
11.2
|
1630
|
|
900
|
23.1
|
3350
|
16.8
|
2440
|
16.8
|
2440
|
มิติการเชื่อมต่อหลัก
|
ประเภท
|
ขนาด ((มม)
|
ขนาด ((mm)
|
|
นิ้ว
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
Z-Φd
|
H
|
W
|
|
Q41F/H/Y-150Lb
Q341 F/H/Y-150Lb
Q641 F/H/Y-150Lb
|
1/2"
|
15
|
108
|
89
|
60.5
|
35
|
12
|
4-Φ15
|
68
|
115
|
|
3/4"
|
20
|
117
|
98
|
70
|
43
|
12
|
4-Φ15
|
75
|
130
|
|
1′′
|
25
|
127
|
108
|
79.5
|
51
|
12
|
4-Φ15
|
85
|
150
|
|
11/4′′
|
32
|
140
|
117
|
89
|
64
|
13
|
4-Φ15
|
96
|
190
|
|
11/2′′
|
40
|
165
|
127
|
98.5
|
73.2
|
15
|
4-Φ15
|
107
|
230
|
|
2′′
|
50
|
178
|
152
|
120.7
|
92
|
16
|
4-Φ19
|
118
|
240
|
|
21/2′′
|
65
|
190
|
177.8
|
139.7
|
104.7
|
18
|
4-Φ19
|
145
|
280
|
|
3 นิ้ว
|
80
|
203
|
190.5
|
152.4
|
127
|
19
|
4-Φ19
|
160
|
310
|
|
4 นิ้ว
|
100
|
229
|
229
|
190.5
|
157
|
24
|
8-Φ19
|
185
|
330
|
|
5 นิ้ว
|
125
|
356
|
254
|
216
|
185.7
|
26
|
8-Φ22
|
230
|
600
|
|
6 นิ้ว
|
150
|
394
|
279
|
241.3
|
216
|
26
|
8-Φ22
|
260
|
800
|
|
8′′
|
200
|
457
|
343
|
298.5
|
270
|
29
|
8-Φ22
|
310
|
1000
|
|
10 นิ้ว
|
250
|
533
|
406
|
362
|
324
|
31
|
12-Φ25
|
350
|
1200
|
|
|
ประเภท
|
ขนาด ((มม)
|
ขนาด ((mm)
|
|
|
นิ้ว
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
Z-Φd
|
H
|
W
|
|
Q41F/H/Y-300Lb
Q341F/H/Y-300Lb
Q641F/H/Y-300LbY
|
1/2"
|
15
|
140
|
95
|
66.5
|
35
|
15
|
4-Φ15
|
72
|
115
|
|
|
3/4"
|
20
|
152
|
117
|
82.5
|
43
|
16
|
4-Φ19
|
75
|
130
|
|
|
1′′
|
25
|
165
|
124
|
89
|
51
|
18
|
4-Φ19
|
85
|
150
|
|
|
11/4′′
|
32
|
178
|
133
|
98.5
|
64
|
19.5
|
4-Φ19
|
95
|
180
|
|
|
11/2′′
|
40
|
190
|
156
|
114.3
|
73.2
|
21
|
4-Φ22
|
110
|
230
|
|
|
2′′
|
50
|
216
|
165
|
127
|
92
|
23
|
8-Φ19
|
120
|
240
|
|
|
21/2′′
|
65
|
241
|
190.5
|
149.4
|
104.7
|
26
|
8-Φ22
|
150
|
280
|
|
|
3 นิ้ว
|
80
|
283
|
210
|
168.5
|
127
|
29
|
8-Φ22
|
165
|
310
|
|
|
4 นิ้ว
|
100
|
305
|
254
|
200.2
|
157
|
32
|
8-Φ22
|
190
|
330
|
|
|
5 นิ้ว
|
125
|
381
|
279
|
235
|
185.7
|
35
|
8-Φ22
|
240
|
600
|
|
|
6 นิ้ว
|
150
|
403
|
318
|
270
|
216
|
37
|
12-Φ22
|
270
|
800
|
|
|
8′′
|
200
|
502
|
381
|
330
|
270
|
42
|
12-Φ25
|
315
|
1000
|
|
|
10 นิ้ว
|
250
|
568
|
445
|
387.5
|
324
|
48
|
16-Φ29
|
380
|
1200
|
|
ประเภท
|
ขนาด ((มม)
|
ขนาด ((mm)
|
|
|
นิ้ว
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
Z-Φd
|
H
|
W
|
|
Q41F/H/Y-600Lb
Q341F/H/Y-600Lb
Q641F/H/Y-600Lb
|
1/2"
|
15
|
165
|
95
|
66.5
|
35
|
15
|
4-Φ15
|
88
|
115
|
|
|
3/4"
|
20
|
190
|
118
|
82.5
|
43
|
16
|
4-Φ19
|
98
|
130
|
|
|
1′′
|
25
|
216
|
124
|
89
|
51
|
18
|
4-Φ19
|
105
|
150
|
|
|
11/2′′
|
40
|
241
|
156
|
114.3
|
73.2
|
23
|
4-Φ22
|
135
|
180
|
|
|
2′′
|
50
|
292
|
165
|
127
|
92
|
26
|
8-Φ19
|
155
|
240
|
|
|
3 นิ้ว
|
80
|
356
|
210
|
168.2
|
127
|
32
|
8-Φ22
|
175
|
280
|
|
|
4 นิ้ว
|
100
|
432
|
273
|
216
|
157
|
38
|
8-Φ25
|
210
|
330
|
|
|
6 นิ้ว
|
150
|
559
|
356
|
292
|
216
|
48
|
12-Φ29
|
340
|
800
|
|
|
8′′
|
200
|
660
|
419
|
349
|
270
|
56
|
12-Φ32
|
400
|
1000
|
|
|
10 นิ้ว
|
250
|
787
|
508
|
432
|
324
|
64
|
16-Φ35
|
440
|
1200
|
